大容量 Σ-Ⅴ系列(SGMVV)
詳細介紹：
伺服電機 SGMVV （1500min-1）額定值和規格
| 額 定 時 間： 連續 |
耐 熱 等 級： F |
| 振 動 等 級： V15 |
保 護 方 式： 全封閉他冷式IP44規格 |
| 環 境 溫 度： 0～40°C |
環 境 濕 度： 20～80%（不得結露） |
| 勵 磁 方 式： 永磁形 |
安 裝 方 式： 法蘭型（標準）
底座安裝型（準標準） |
| 電壓 |
400V |
| 伺服電機型號 SGMVV-??? |
2BD?B |
3ZD?B |
3GD?B |
4ED?B |
5ED?B |
| 額定輸出 |
kW |
22 |
30 |
37 |
45 |
55 |
| 額定轉矩 |
N·m |
140 |
191 |
236 |
286 |
350 |
| 失速轉矩 |
N·m |
140 |
191 |
236 |
286 |
350 |
| 瞬時最大轉矩 |
N·m |
350 |
478 |
589 |
715 |
875 |
| 瞬時最大轉矩/失速轉矩比 |
% |
250 |
| 額定轉速 |
min-1 |
1500 |
| 最高轉速 |
min-1 |
2000 |
| 轉子轉動慣量 |
×10-4kg·m2 |
366 |
498 |
595 |
1071 |
1290 |
| 額定功率變化率 |
kW/s |
536 |
733 |
935 |
765 |
949 |
| 額定角加速度 |
rad/s2 |
3830 |
3840 |
3970 |
2670 |
2710 |
| 額定電流 |
Arms |
44 |
60 |
76 |
102 |
117 |
| 瞬時最大電流 |
Arms |
120 |
170 |
230 |
280 |
340 |
| 電源電壓 |
Vrms |
400 |

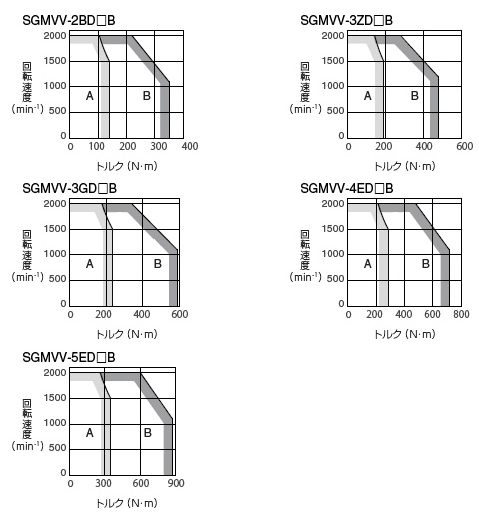

| 伺服電機 SGMVV （1500min-1） 轉矩-轉速特性 |
A：連續使用區域 B：反復使用區域 |
